Sachs Elan 12-Gang-Nabenschaltung
Typ MH 12110 mit Rücktrittbremse und MH 12010 ohne Rücktrittbremse


die ganze Montageanleitung als PDF (1,09 MB, 16 Seiten)

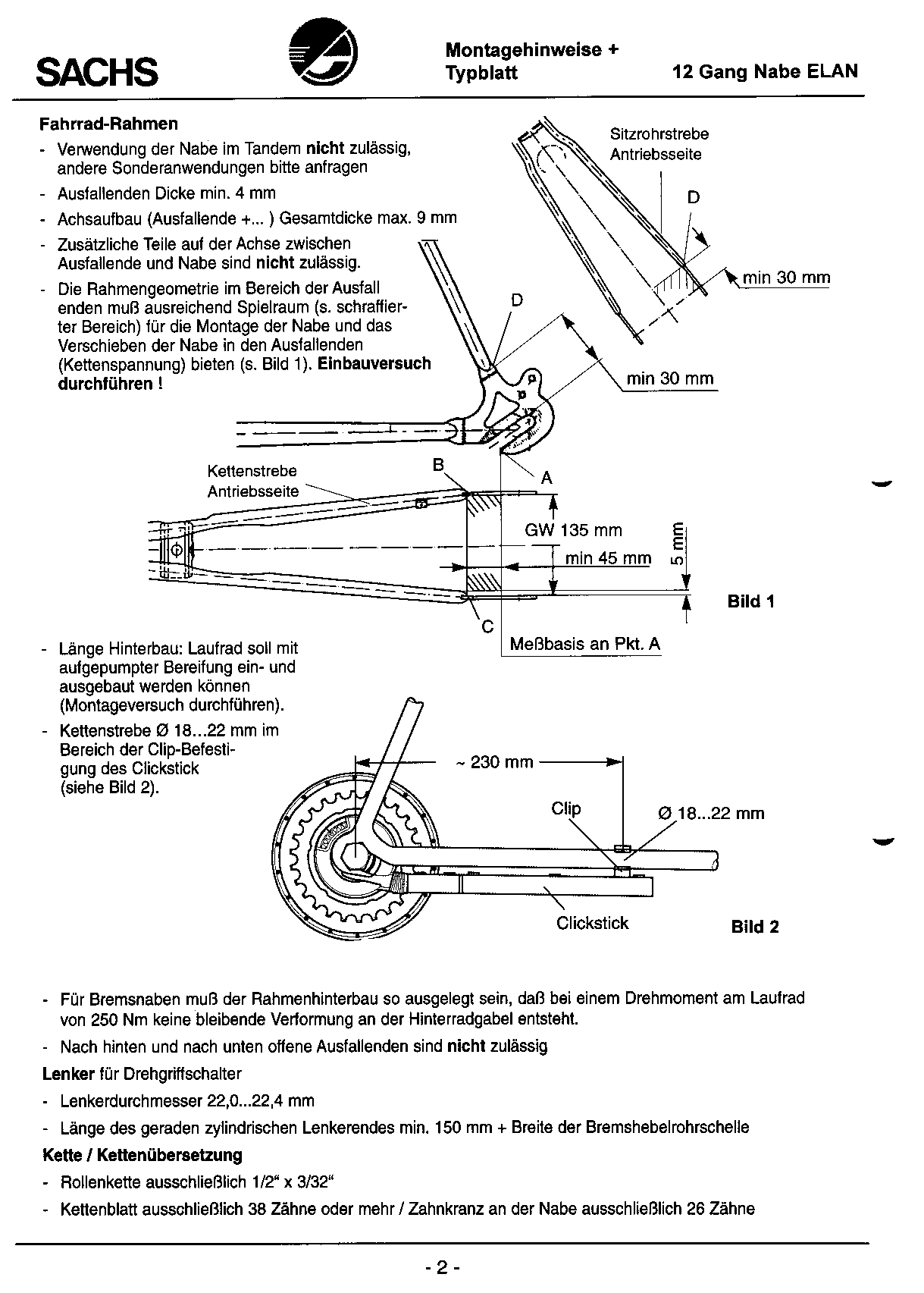

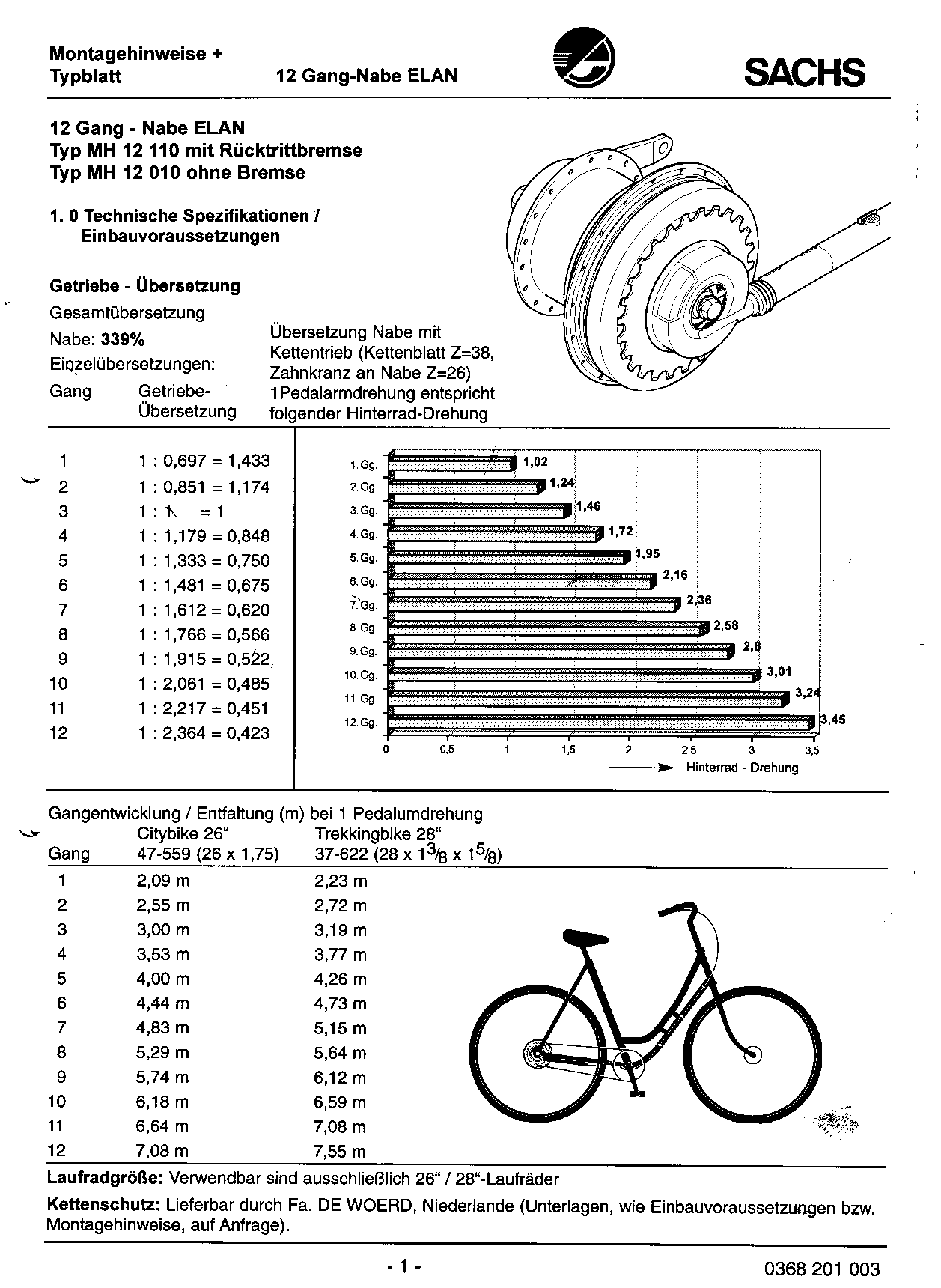

Technische Spezifikationen/ Einbauvoraussetzungen
57.84 KB
Einbauvoraussetzungen
50.76 KB
Systembestandteile und Zubehör
53.35 KB

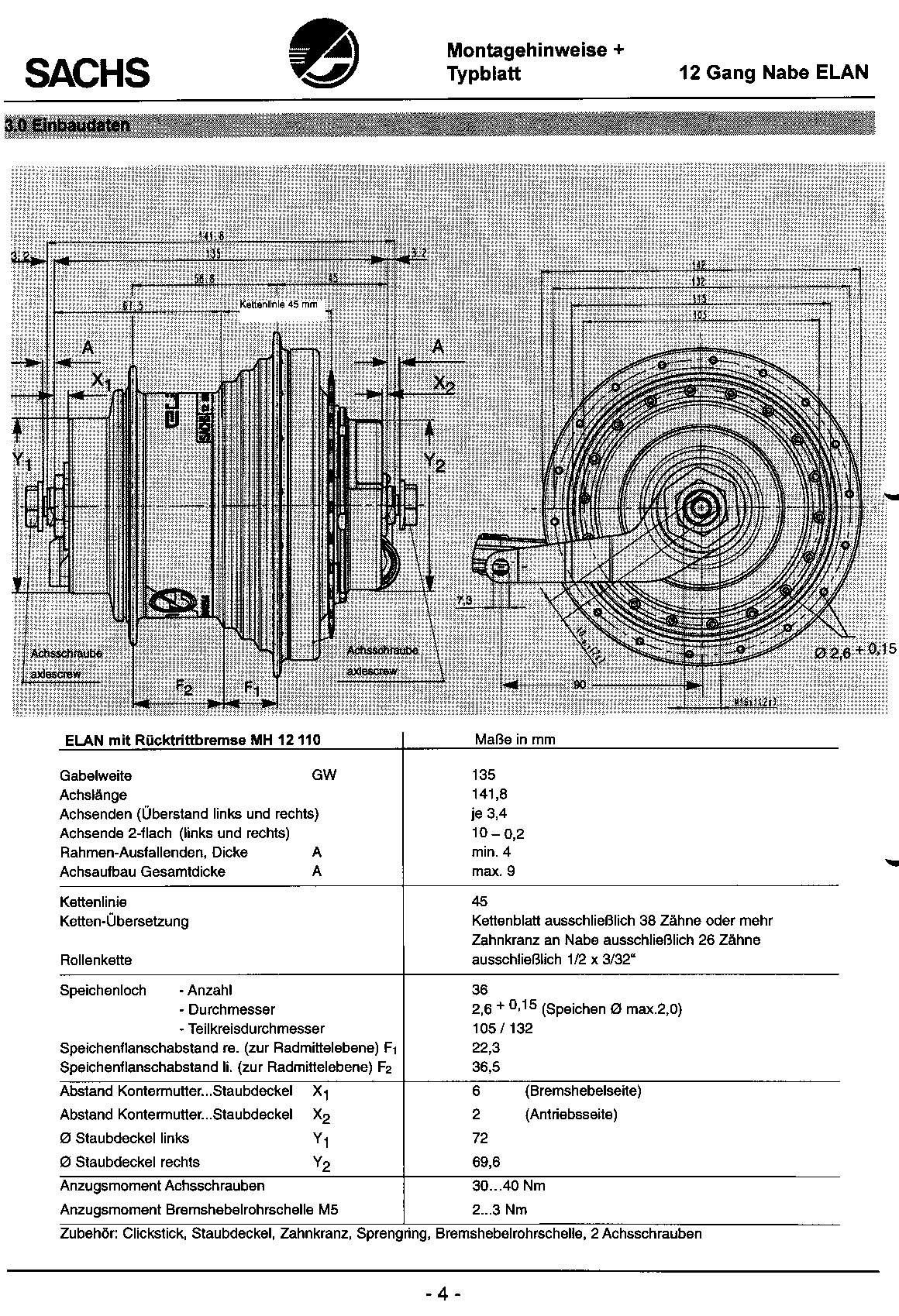

Einbaudaten
97.98 KB

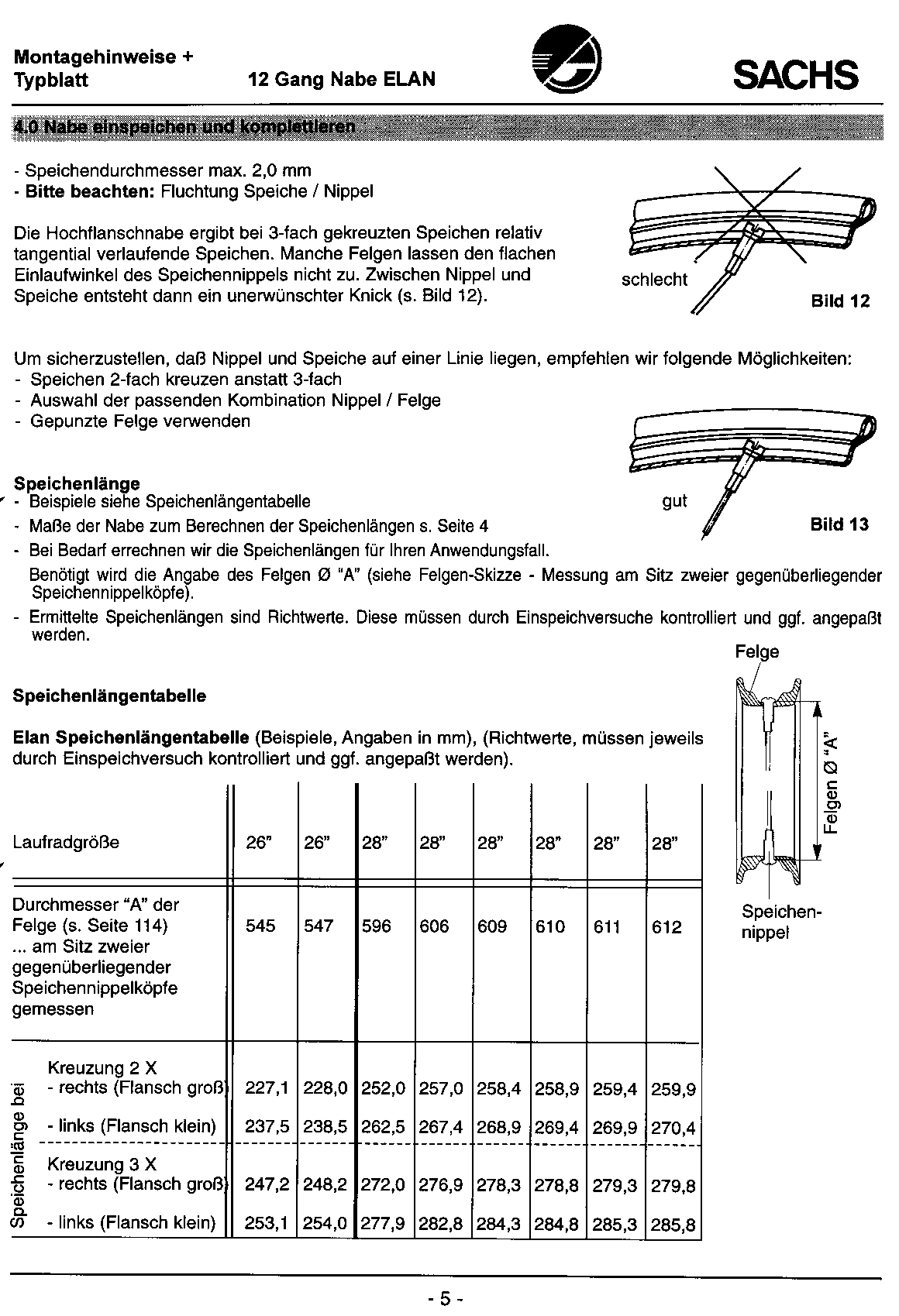

Nabe einspeichen
62.88 KB
Nabe komplettieren
59.33 KB

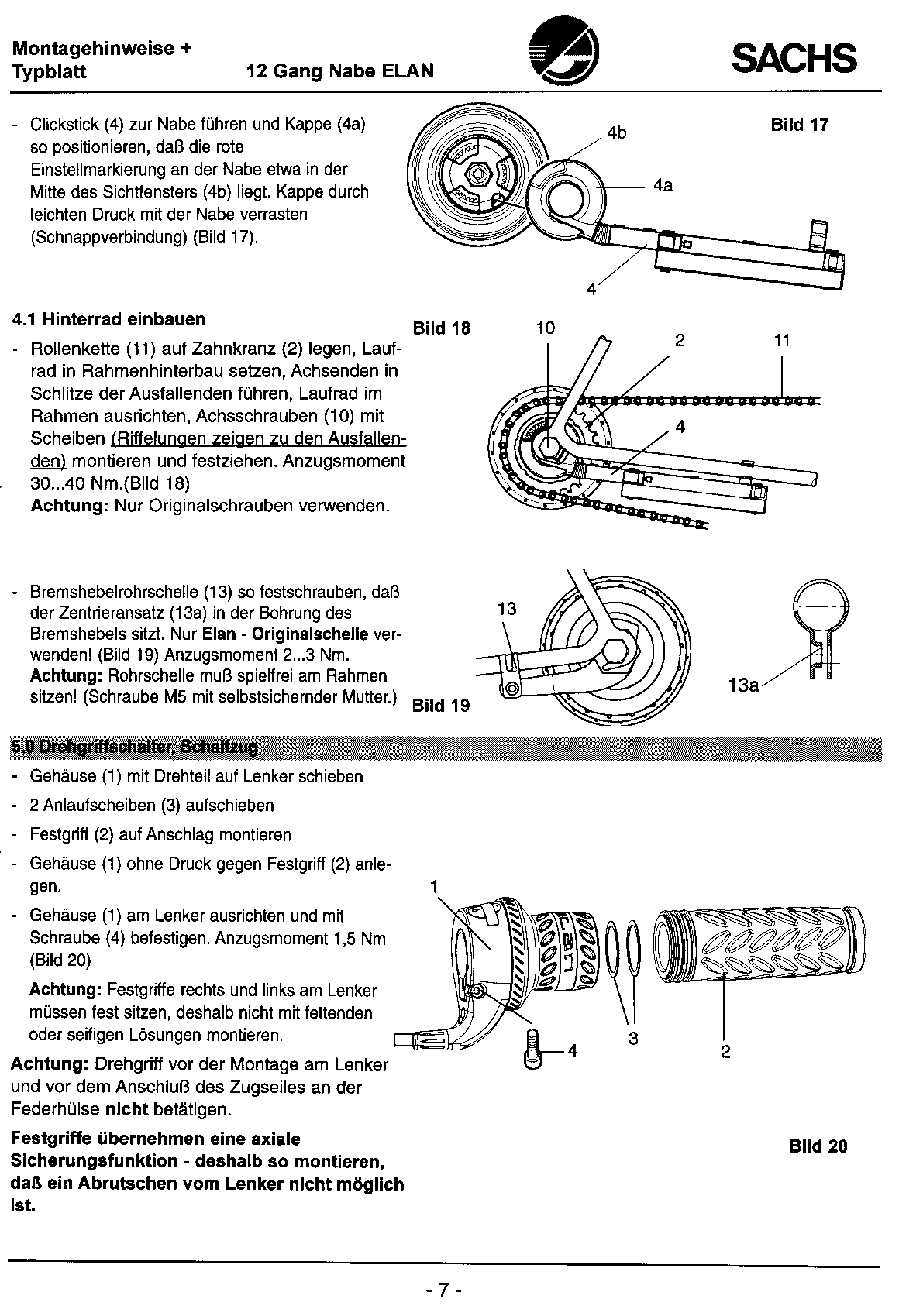

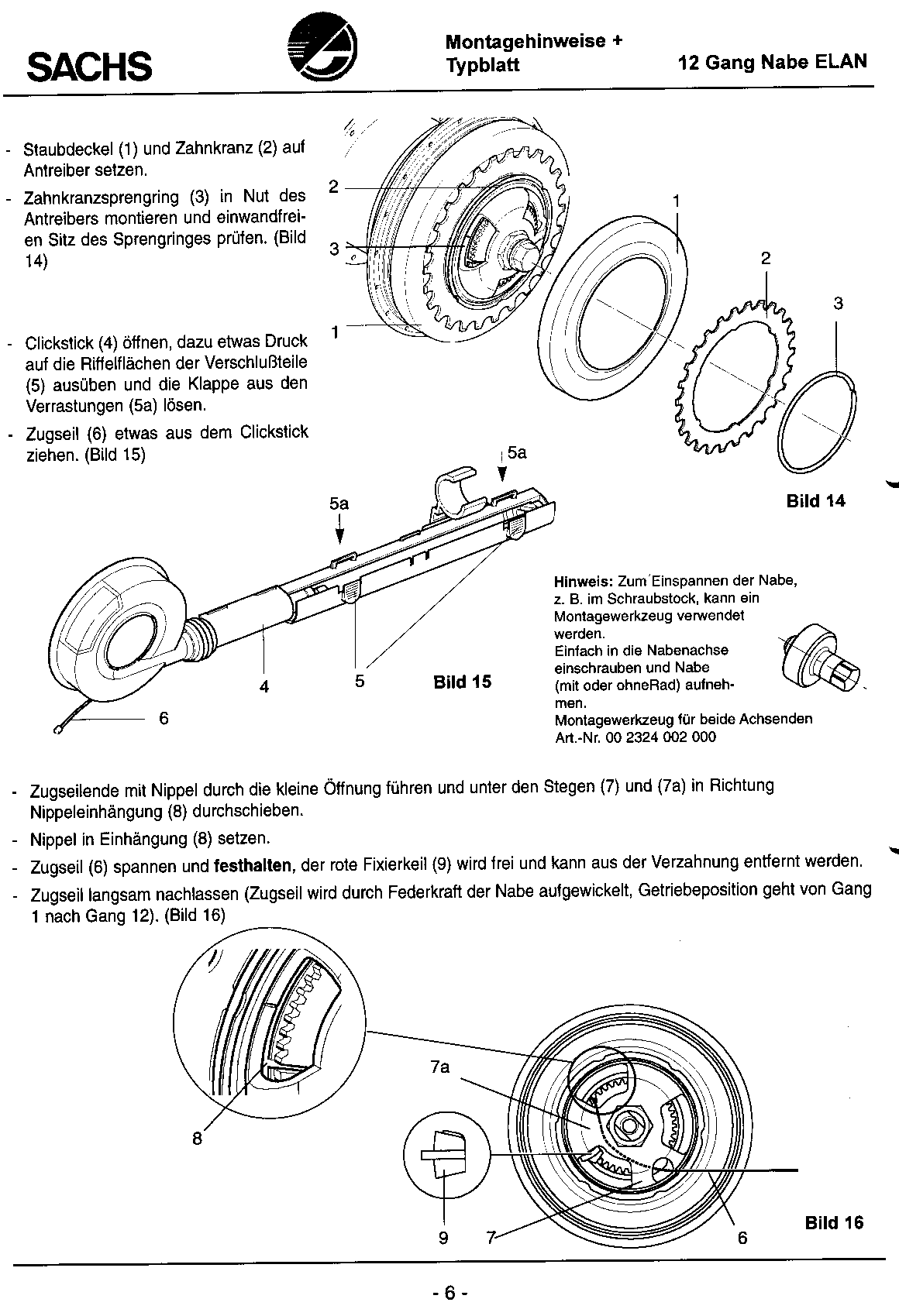

Einbau / Drehgriff
65.10 KB

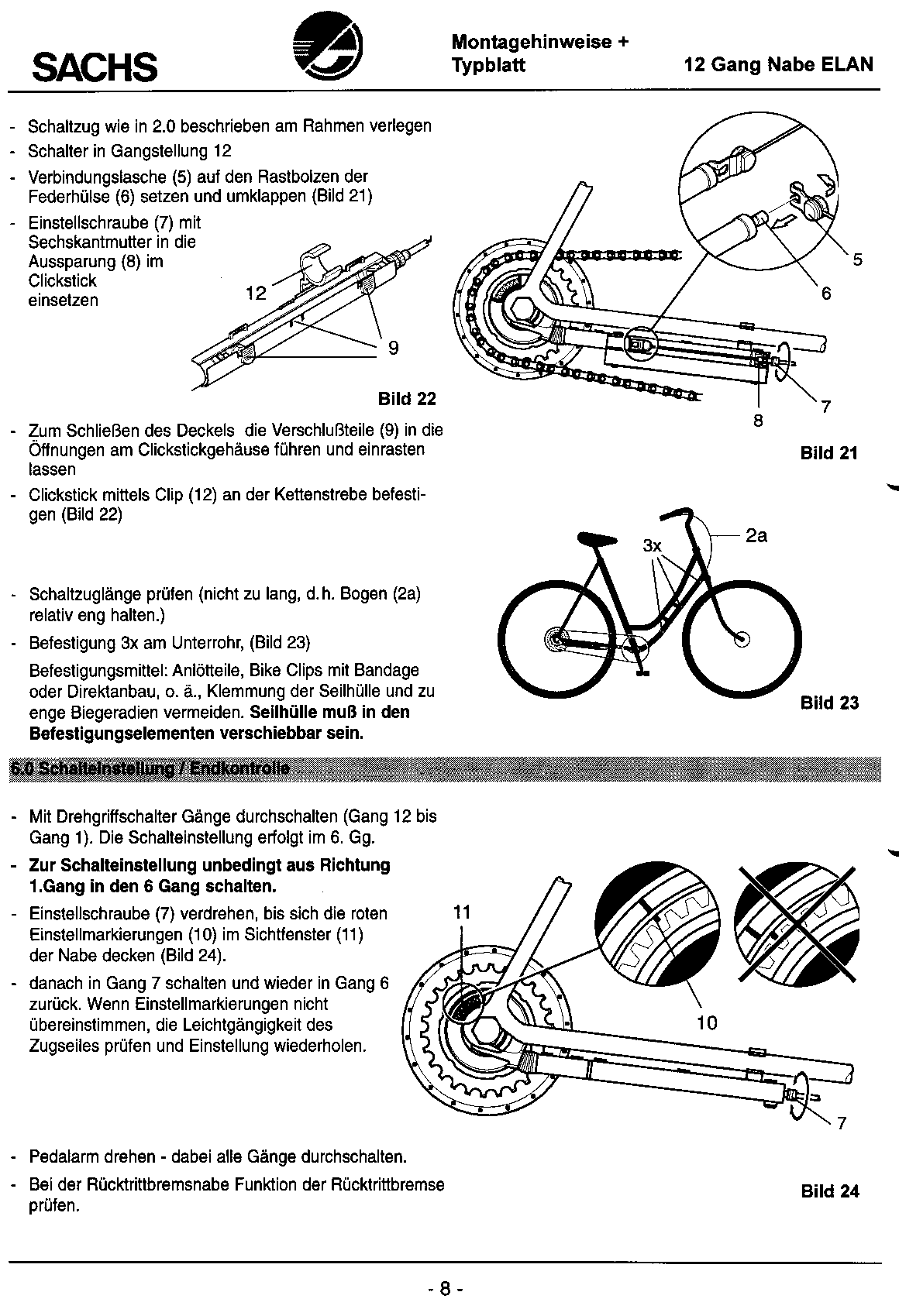

Schaltzug / Einstellung
62.79 KB

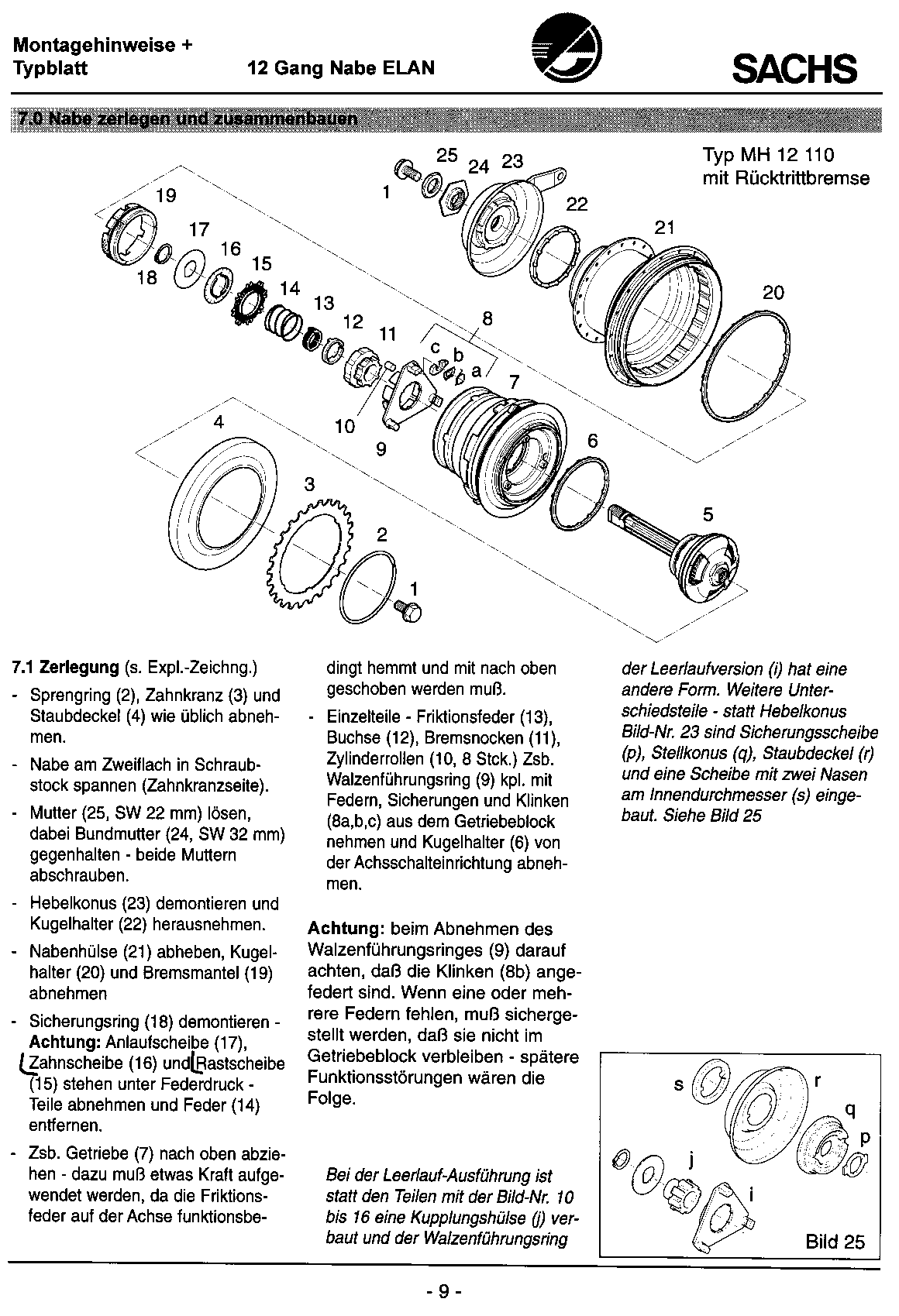

Nabe zerlegen (Explosionszeichnung MH 12110)
71.73 KB

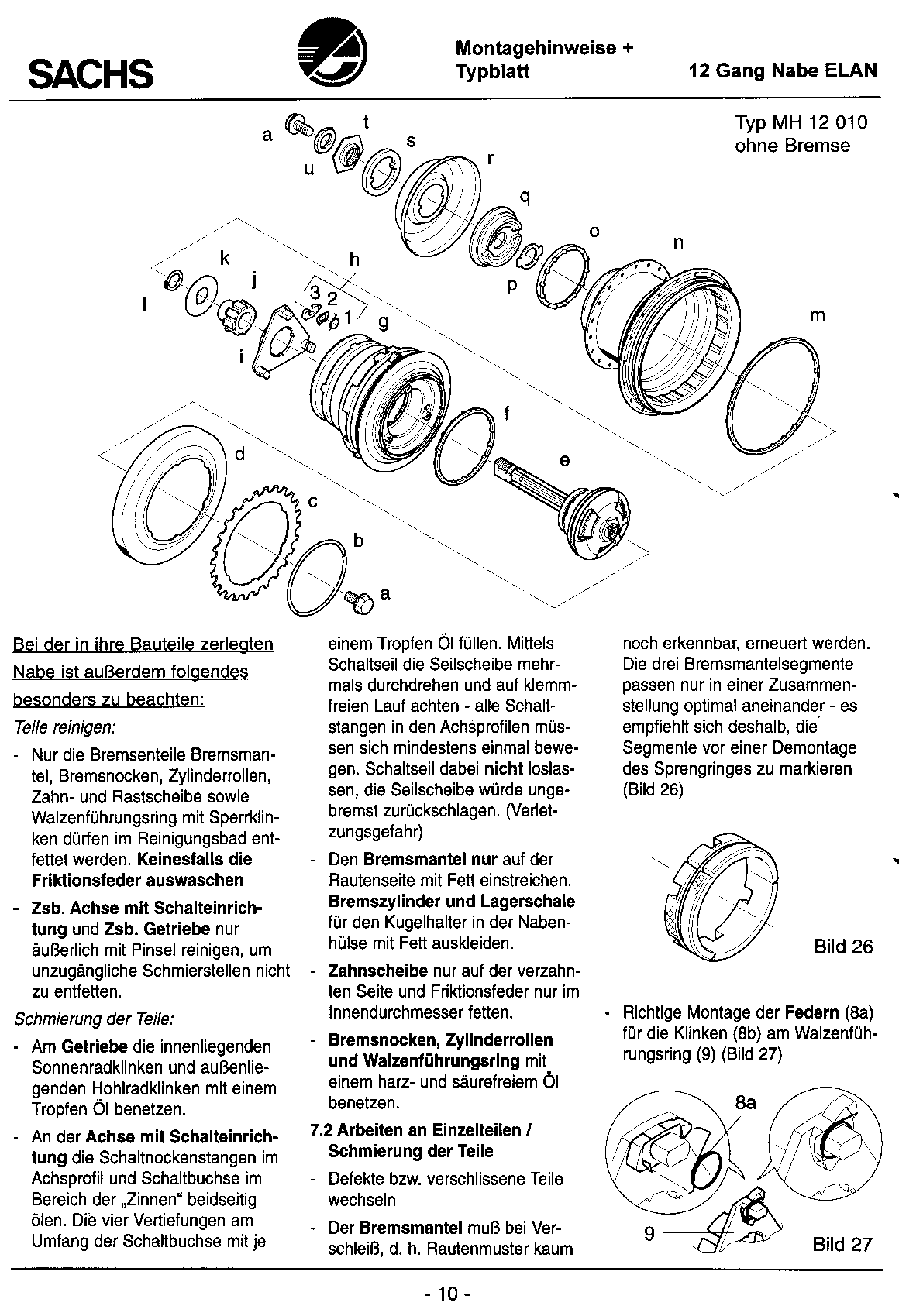

Reinigen, Schmieren (Explosionszeichnung MH 12010)
71.42 KB

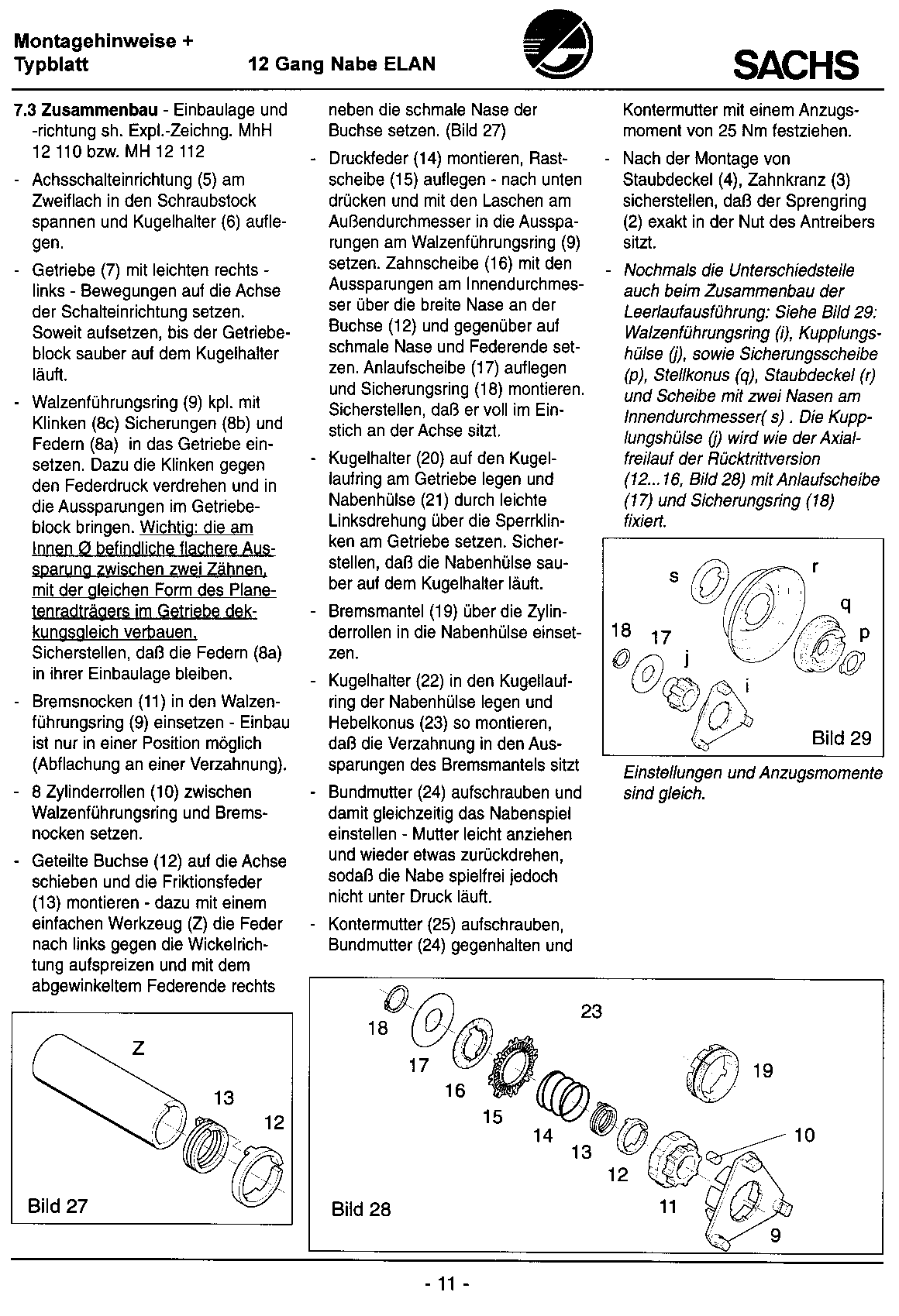

Zusammenbau
78.26 KB

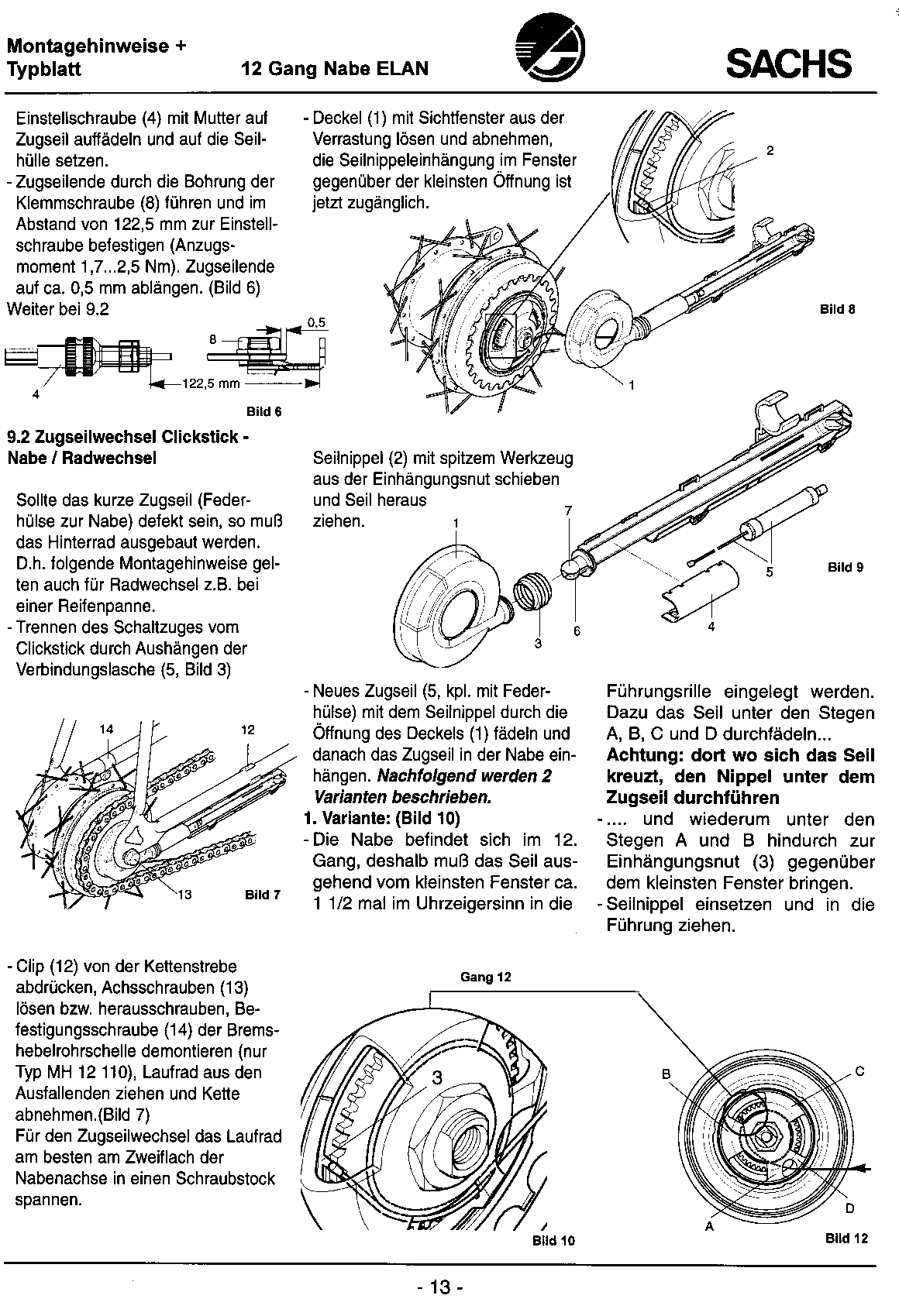

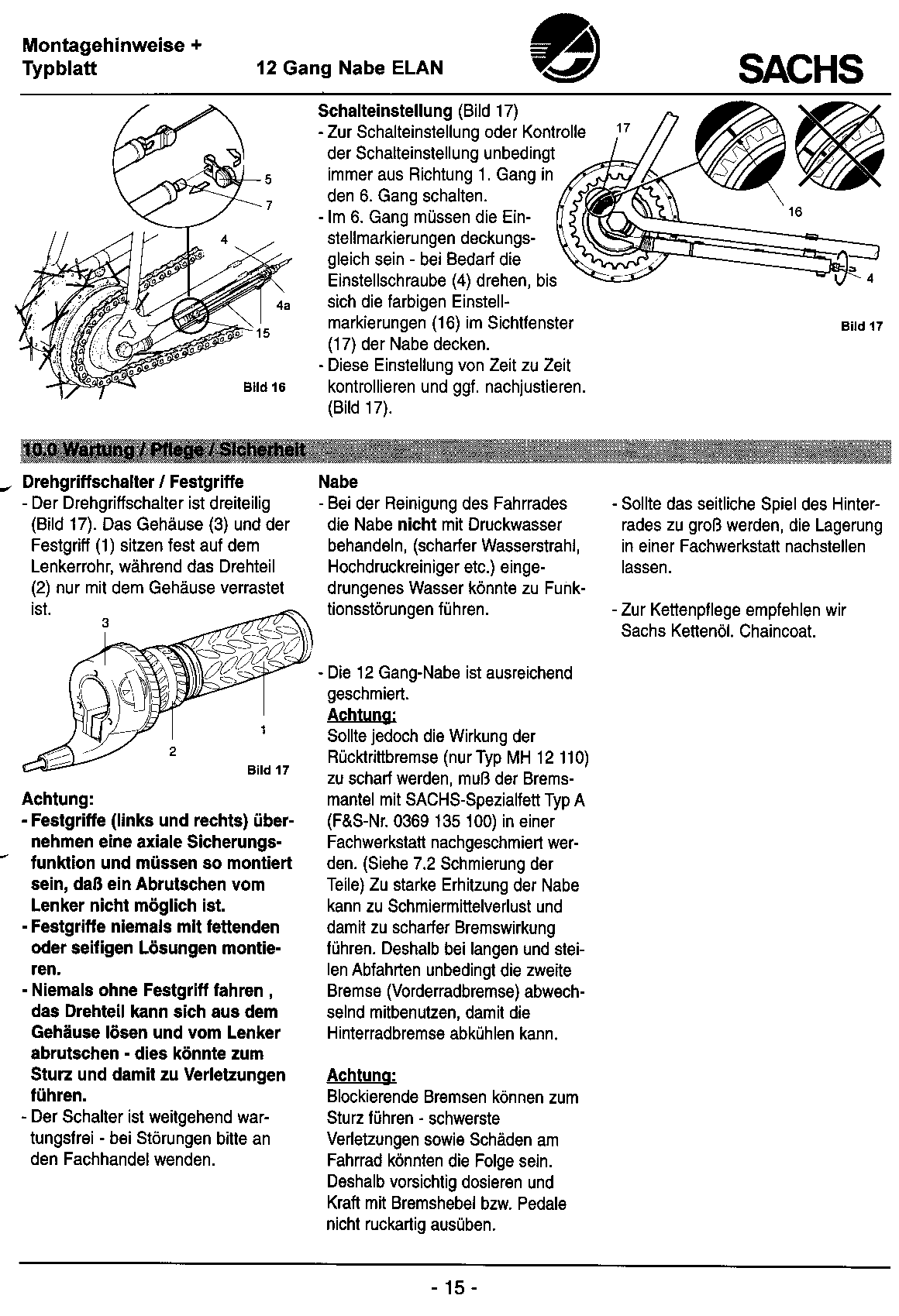

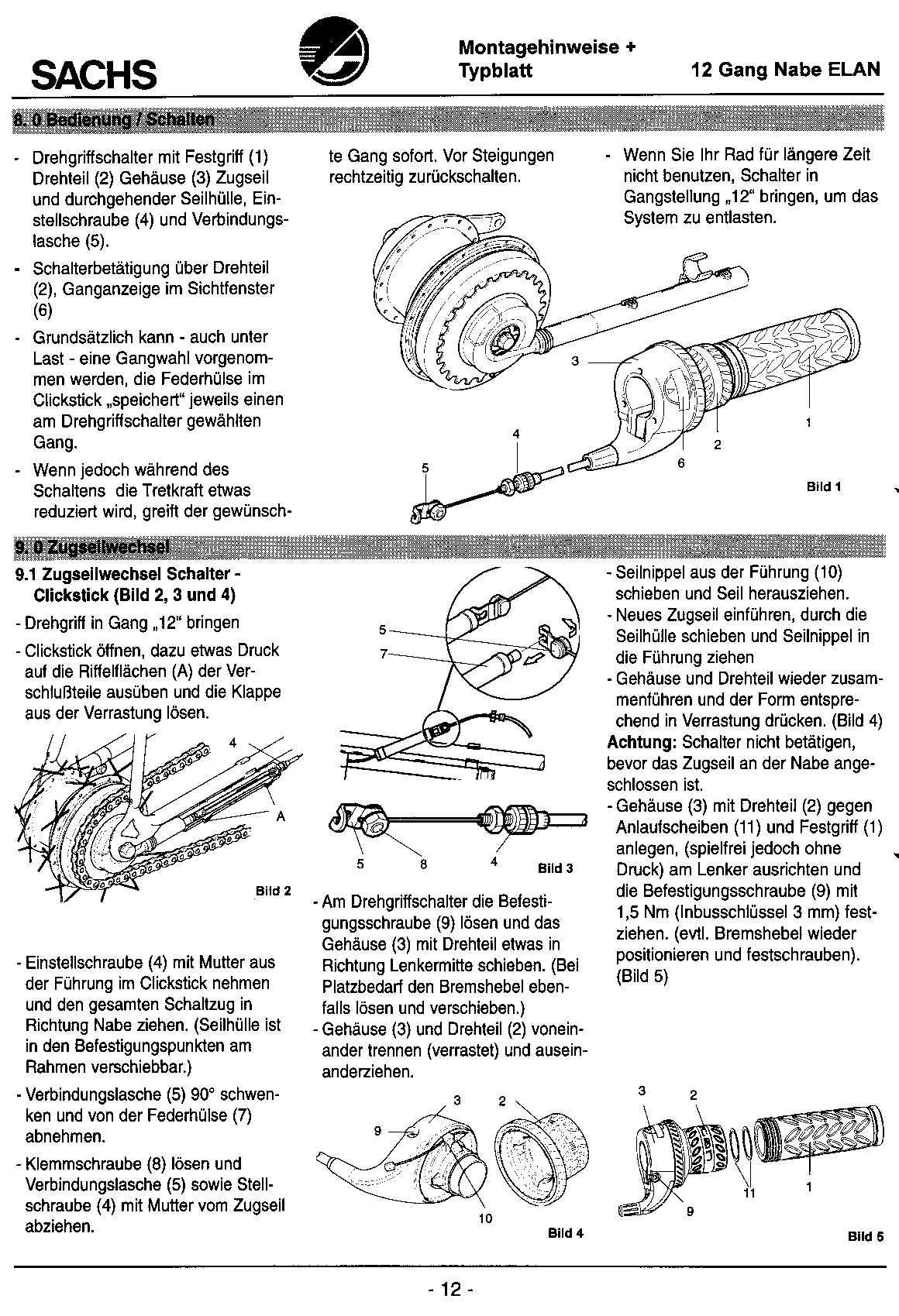

Bedienung / Zugseilwechsel
82.12 KB
Zugseilwechsel
80.03 KB

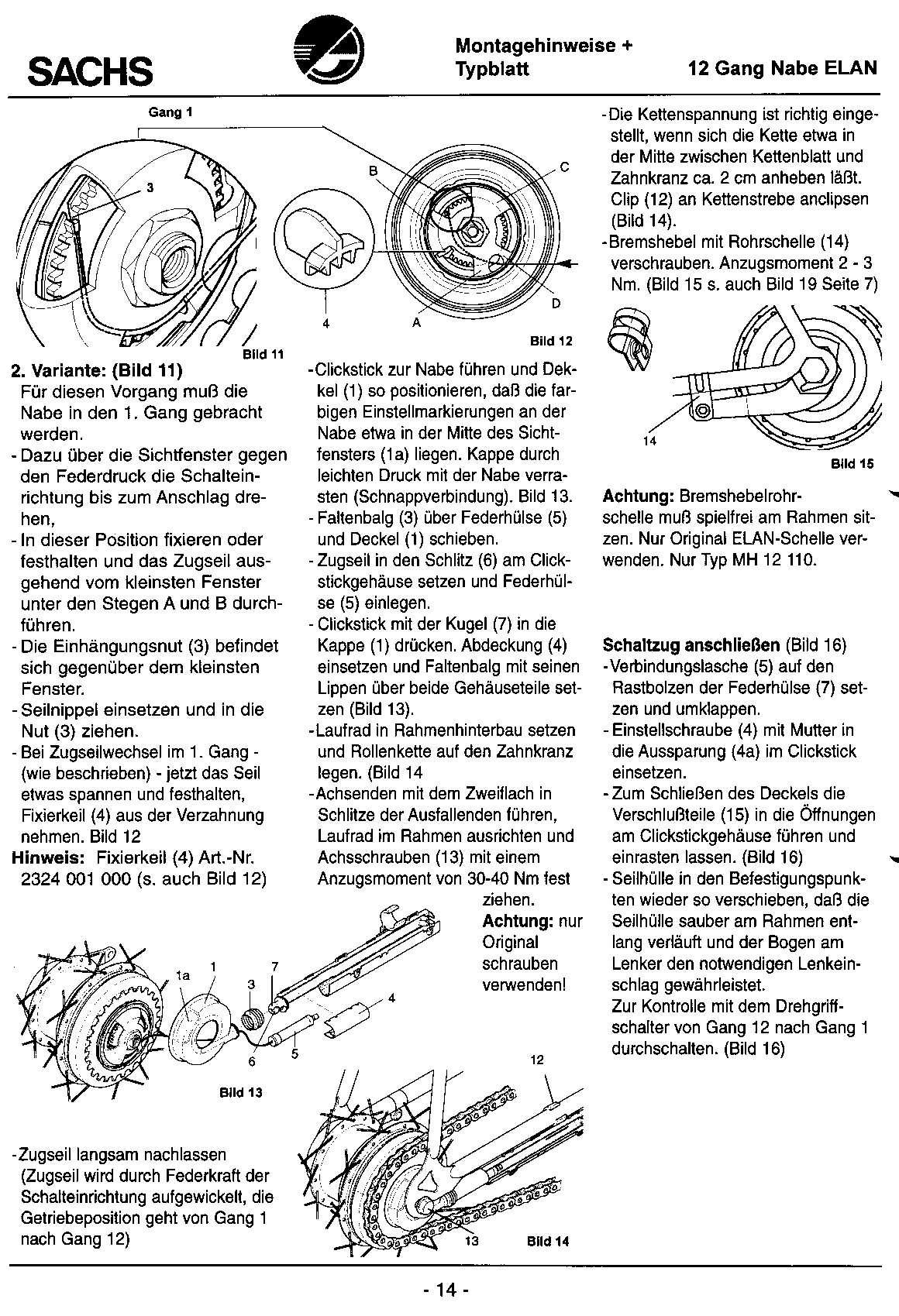

Zugseilwechsel
85.57 KB
Einstellen / Wartung und Pflege
72.00 KB

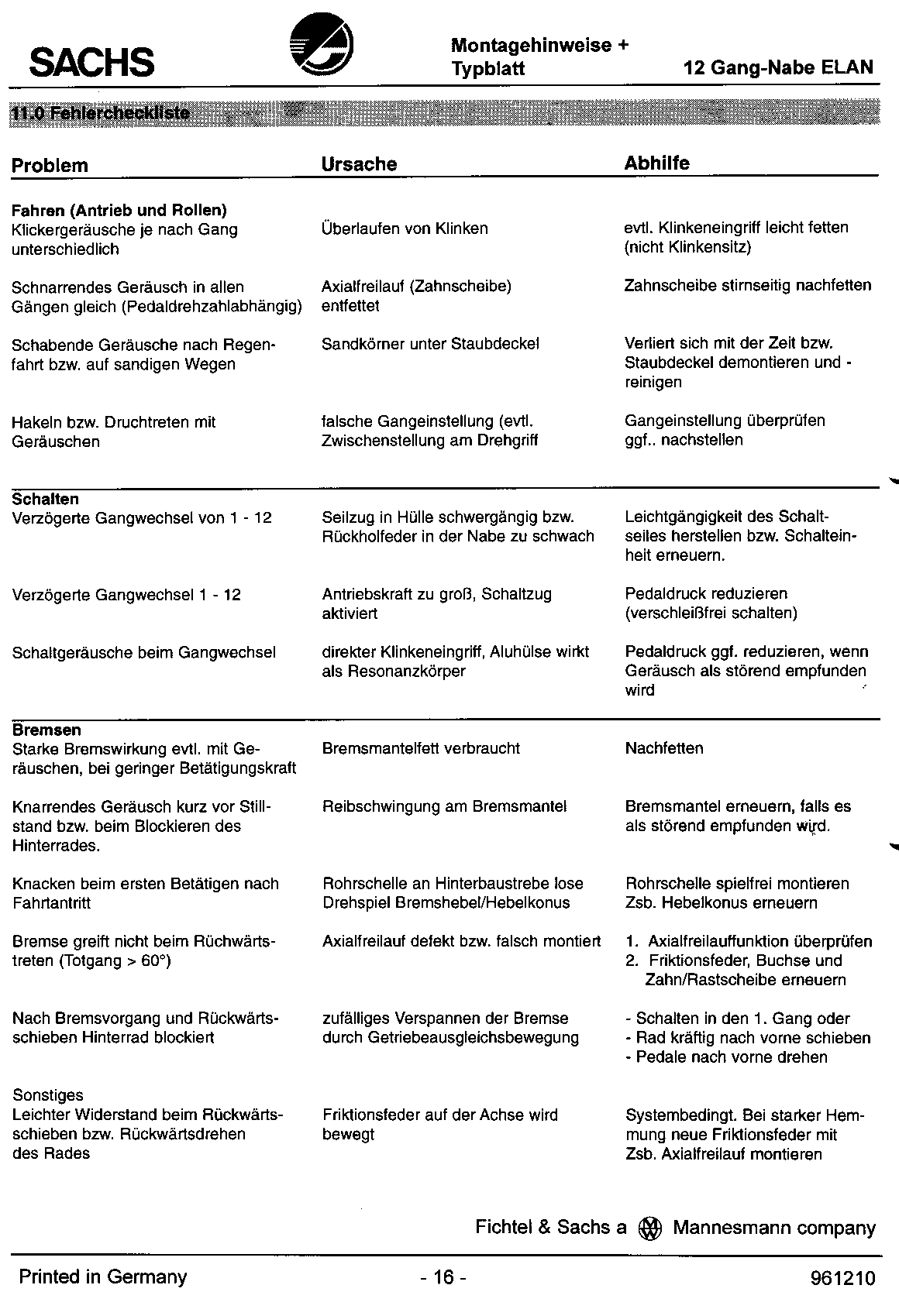

Fehlercheckliste
52.89 KB

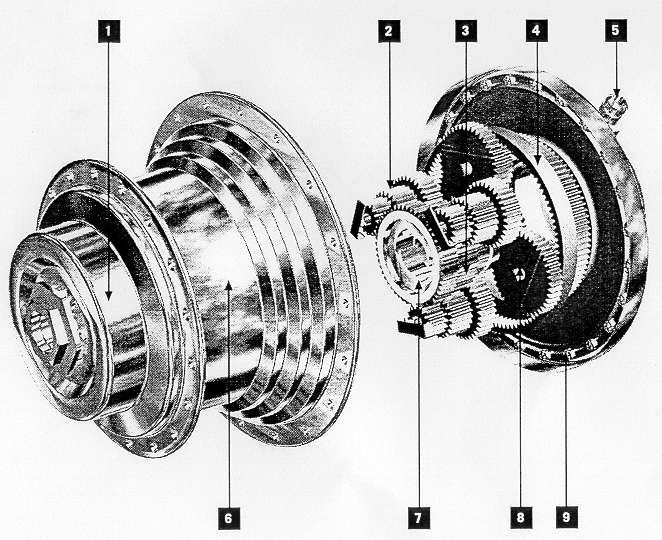

Foto des Planetengetriebes
94.94 KB
